核心规格速览：感值 560nH，精度 ±5%，直流电阻 DCR 最大 1.05Ω，额定直流电流 0.1A（100mA），封装 0603（1608），叠层磁屏蔽结构，卷带包装，RoHS 无卤，工业消费通用等级。

一、应用实例

1. 消费电子整机

   手机、平板、智能穿戴、音频设备主板上高速信号线滤波，蓝牙 / Wi‑Fi 辅助匹配回路，摄像头模组、按键小板信号滤波。560nH±5% 高精度，适合对感值偏差敏感的小信号通路，抑制高频噪声干扰，改善信号完整性。注意回路持续电流不能超过 100mA，只走小信号，不能做电源主路储能。
2. 工控与模块电路

   工业控制板卡、物联网通信模块、传感器信号调理电路。IO 口信号滤波、接口保护回路，CAN、串口辅助 EMI 抑制。工控板高密度布板场景，0603 体积小，磁屏蔽结构，多颗电感近距离排布，相互干扰低，适合密集元器件布局。储能设备仅适合板载信号部分，绝对不能用于功率输出回路。
3. SMT 贴片批量生产场景

   大批量消费类主板、模组贴片，卷带 4000pcs / 盘标准包装，适配高速贴片机。PMC 计划员做物料规划时，该料属于通用信号电感，交期波动较大，需要做好安全库存，不建议直接替代大电流绕线电感。
4. 不适合的场景（避坑）

   DC‑DC 电源功率输出、大电流储能回路、持续电流＞80mA 的通路。这款额定电流仅 100mA，DCR 高达 1.05Ω，大电流下发热严重，感值衰减，极易出现性能不达标甚至失效，很多研发踩坑点就是把信号电感拿来做功率滤波。

二、封装特性

• 物理尺寸：长 1.6mm× 宽 0.8mm× 最大高度 0.8mm，两电极端电极，SMT 表面贴装，无安装方向，贴装无需区分正反，降低 SMT 贴装出错风险。
• 结构特点：内置磁屏蔽设计，相比无屏蔽叠层电感，向外漏磁更小，PCB 板上临近电阻电容不会被磁场所影响，高密度 PCB 布局优势明显；多层共烧单片结构，内部无线圈断线风险，机械可靠性高，抗跌落震动表现好。
• 电气关键指标：
  感值 560nH，J 档精度 ±5%，测试频率 25MHz；DCR 最大 1.05Ω；额定直流电流 100mA；自谐振频率 SRF 典型 230MHz；Q 值典型 15@25MHz；工作温度‑55℃~+125℃；符合 RoHS、无卤环保要求，卷带 T000 包装 4000pcs 每盘。
• 工艺适配：支持无铅回流焊，兼容标准 SMT 产线，不适合波峰焊大批量使用。
• 生命周期：量产 Active 状态，未停产，普通工业消费级，非车规 AEC‑Q200 等级，做车载项目不能直接选用该型号。

三、使用建议

研发设计层面

1. 电流严格留余量：额定电流 100mA，实际回路持续工作电流建议控制在≤80mA 以内，不要满额使用。一旦长期超电流，DCR 带来功耗发热，铁氧体磁特性下降，感值漂移，信号滤波效果直接变差。
2. 频率约束：自谐振频率 230MHz，实际工作频率建议不超过 SRF 的 70%，也就是 160MHz 以内使用。超过自谐振频率，电感呈现容性，彻底失去电感功能，电路会异常。
3. PCB 布局：虽然带磁屏蔽，依然尽量远离大功率变压器、功率电感等强磁器件；信号回路走线尽量短，减少寄生参数对 Q 值、自谐振频率的恶化。
4. 替代选型提醒：做 BOM 替代时，不能只看 560nH、0603，必须核对 DCR、额定电流、精度、屏蔽结构。同尺寸绕线电感 DCR、电流参数差异巨大，直接替换会出现电路故障。

采购 & 物料工程师 BOM 建料

1. 完整料号不能简写：完整料号 MLF1608DR56JT000，J 代表 ±5% 精度，T000 代表卷带包装，料号写错会采购到 ±10%、±20% 精度或者散装料，造成批量不良。
2. 等级区分：该型号普通消费工业级，不要用于车载 AEC‑Q200 项目，车载版本料号后缀会有 T25 标识，物料接收时核对料号后缀区分等级。

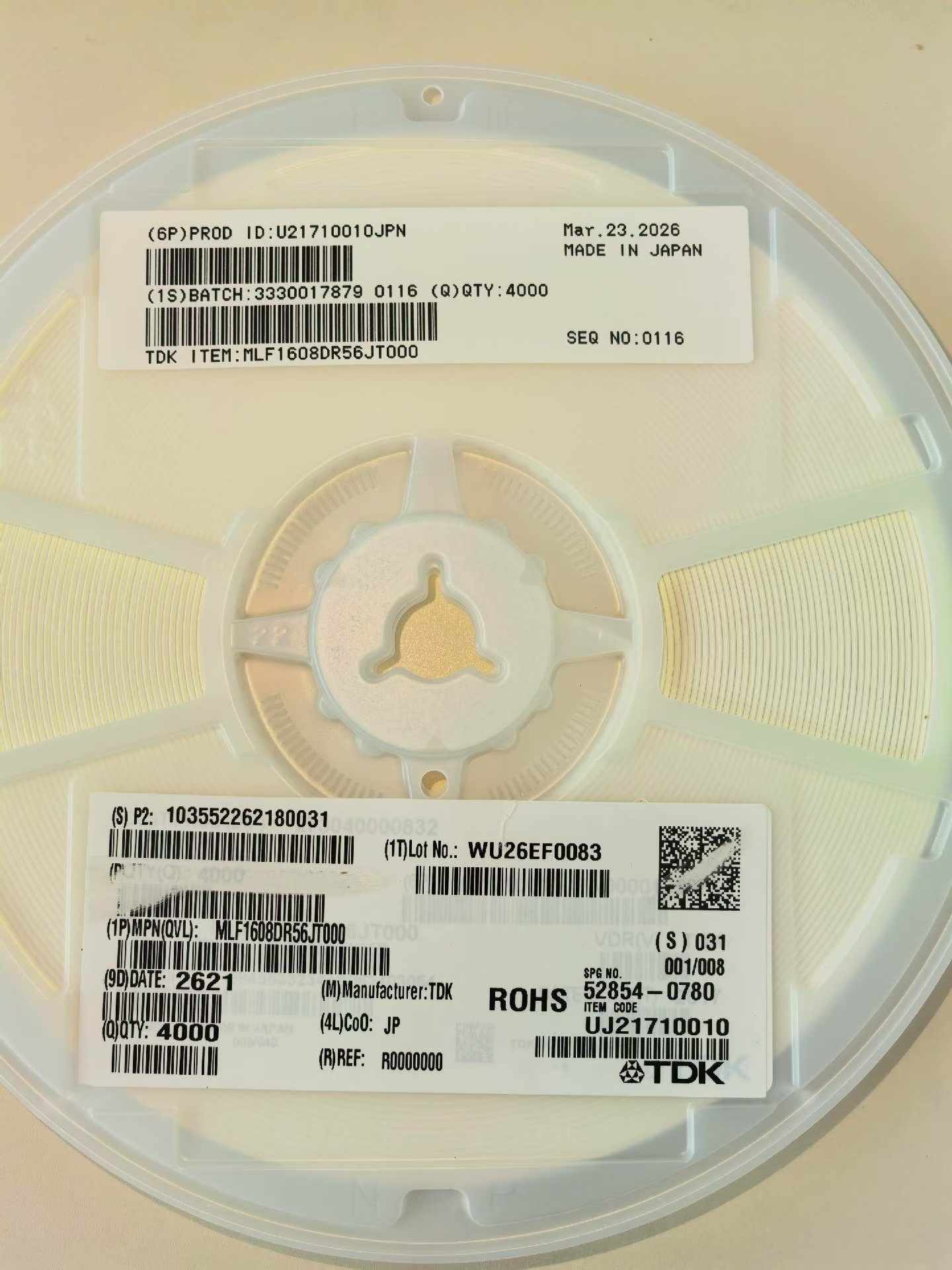

3. 来料检验重点：重点核对盘标签完整料号、精度档位，抽样测 DCR、感值；DCR 上限 1.05Ω，来料如果大量接近上限，要评估对回路压降的影响。

SMT 贴片生产

1. 回流焊条件：峰值温度≤260℃，高温时间控制 10s 以内，遵循 TDK 标准回流焊曲线，避免高温损伤铁氧体磁芯性能。
2. 器件本体小巧，注意钢网开口设计，防止虚焊、少锡；器件无方向，贴片机无需角度设置。

PMC 仓储保管

1. 存储条件：温度 5‑40℃，湿度 10‑75% RH，原盘密封保存，建议开封后 12 个月内用完。超时存放，端电极可焊性下降，SMT 批量虚焊风险上升，这是工厂很容易忽略的隐形问题。
2. 物料归类：归类为信号叠层电感，不要和功率电感物料编码混淆，避免计划下单错料。
