基础核心参数一览

一、应用实例：哪些设备适合选用这款电容？

1. 工控设备

   PLC 控制板、伺服驱动辅助电源、工业通讯模块。多用于 DC-DC 后端输出滤波、电源轨去耦，抑制开关电源产生的纹波噪声。工业设备工作温差大，X7R 材质在 - 55~125℃区间容量变化控制在 ±15%，能够满足长时间稳定运行需求。
2. 开关电源、适配器、车载非动力电源

   AC-DC 电源次级滤波、输入缓冲电路、二极管吸收回路。注意：该型号为通用 GRM 系列，不满足 AEC-Q200 车规标准，不能用于汽车动力系统、安全相关电路，仅可用于车载外设。
3. 储能逆变器、储能辅助控制板

   储能系统低压辅助电源滤波、信号回路旁路电容。储能设备内部温升偏高，这款最高 125℃耐温特性，可以适配密闭机箱高温环境；50V 耐压预留充足余量，适合 24V、36V 供电回路。
4. 消费电子整机

   大功率充电器、智能家居主控板、视听设备电源电路。相比更小封装 0805 同规格物料，1206 封装散热更好、可承受更大纹波电流，降低电容发热失效风险。
5. SMT 贴片量产场景

   适合大批量自动化贴片，回流焊标准工艺兼容；不建议密集高频射频电路使用，X7R 材质容量随直流偏置下降明显，高频谐振电路优先选用 C0G 材质电容。

避坑提醒：不要直接替代电解电容做大容量储能，MLCC 适合高频滤波、去耦；大容量储能场景建议 MLCC 搭配电解组合使用。

二、封装特性：1206（3216）封装生产重点

1. 物理结构与电极

   尺寸 3.2×1.6×1.6mm，两端镀锡外部电极，焊锡浸润性优秀，兼容回流焊、波峰焊工艺。电极宽度 0.3~0.8mm，电极最小间距 1.5mm，PCB 焊盘建议按照村田标准图纸设计，焊盘过宽、过窄都会引发虚焊、立碑。
2. 机械应力风险（重点！终端工厂高频故障点）

   1206 属于中等尺寸 MLCC，陶瓷本体脆性较大。PCB 分板、电路板弯折、机箱装配挤压，极易造成电容内部微裂纹，后期出现间歇性漏电、短路失效。

   生产线常见现象：外观完好，通电一段时间后电容失效，大多就是机械应力导致暗裂。
3. 包装与供应链管理

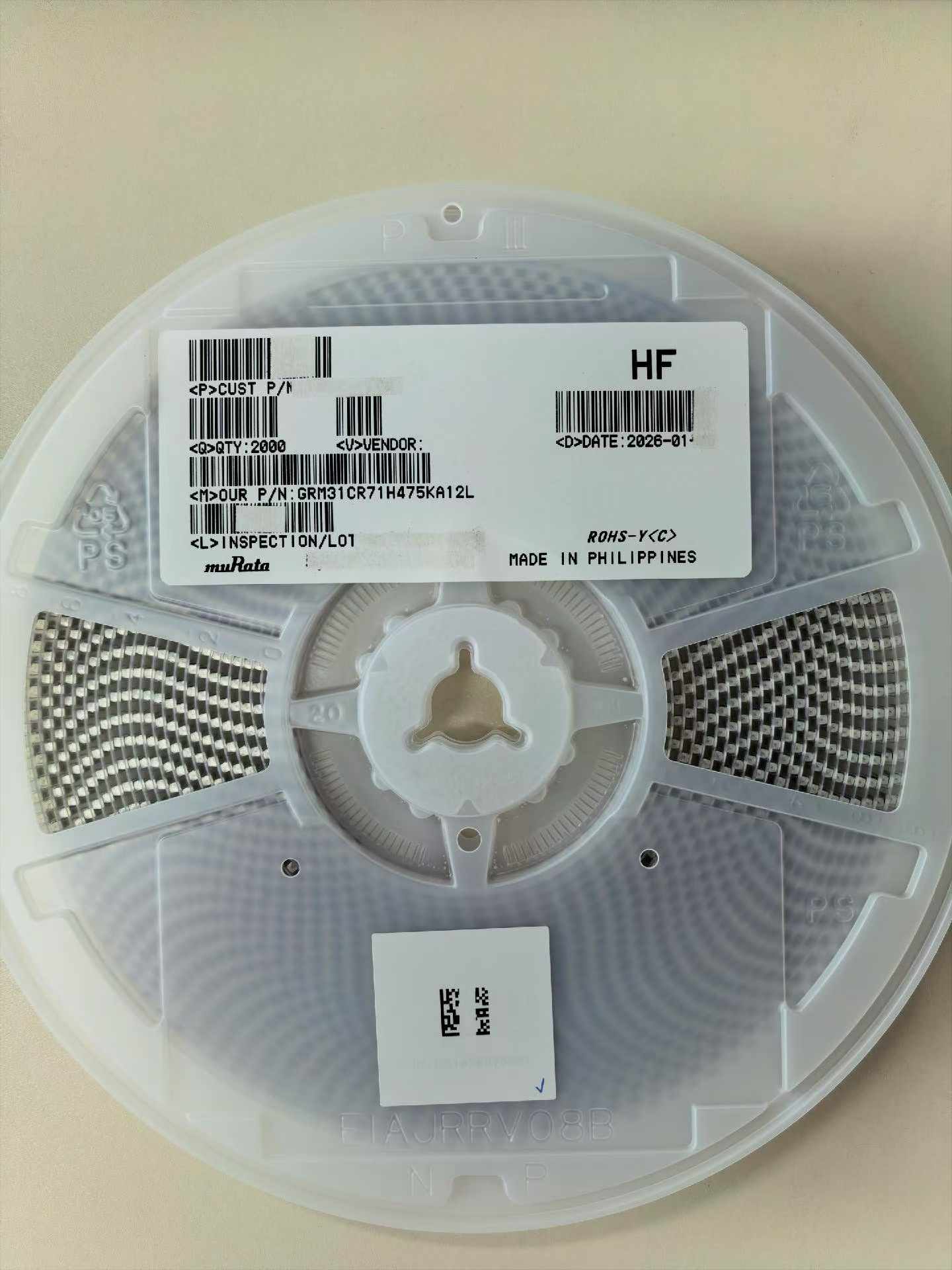

   标准 8mm 载带卷盘，φ180mm 圆盘 2000pcs，φ330mm 圆盘 6000pcs。物料仓储存放无需防潮（非湿敏器件），但要避免堆叠重压，防止载带变形导致贴片机抛料。PMC 做物料计划时，该型号属于通用常备料，交期相对稳定，但旺季需要提前锁定库存。
4. 电气特性短板（研发选型必看）

   X7R 二类介质固有特性：施加直流偏压时容值衰减。50V 规格，电路实际电压接近额定电压时，有效容量会下降，硬件设计必须预留电压余量。同时容量随温度变化，低温、高温环境容量都会小幅跌落，电路设计需要预留冗余。

三、使用建议｜研发、SMT 产线、采购全方位指南

【硬件研发选型建议】

1. 电压余量：实际工作直流电压建议不超过 35V，避免长期高压加速老化；40V 以上持续工作场景，优先升级更高耐压型号。
2. 偏置考量：大直流偏置电路，仿真时需要计入容值衰减，不要直接按照标称 4.7μF 计算滤波效果。
3. 替代方案备选：若空间受限，可以两颗小容量并联；追求更低容量漂移，更换 C0G 材质，但同封装 C0G 很难做到 4.7μF。

【SMT 贴片生产建议】

1. 贴装压力优化：贴片机吸嘴压力不宜过大，防止压伤陶瓷芯片；
2. PCB 布局：尽量远离分板槽、连接器受力区域；电容长边垂直于 PCB 弯折方向，减少应力；
3. 回流焊：遵循村田标准温度曲线，避免急速升温、降温，温差过大产生热应力裂纹；
4. 不良检测：AOI 重点检查两端焊盘润湿状态，立碑、虚焊是该型号常见贴片不良。

【采购、物料、供应链管控建议】

1. 区分尾缀：GRM31CR71H475KA12L、GRM31CR71H475KA12K 仅包装规格不同，电气参数完全一致，替代无压力；
2. 区分等级：通用 GRM 系列≠车规 CGA 系列，遇到客户车规项目切勿混用；
3. 来料检验：重点核对料号、封装，市场流通大量兼容国产料，硬件改版直接替换需要复测纹波、温度特性；
4. 库存管控：4.7μF/50V 1206 属于热门规格，市场供需波动大，建议设置安全库存，避免断料停线。

【失效预防补充】
