村田 BLM15AG601SN1D 磁珠详解 0402 贴片磁珠选款 & 使用干货
玩电子设计、做电路调试的朋友，对贴片磁珠肯定不陌生，而村田的 BLM15AG601SN1D 这款 0402 贴片磁珠，是高频降噪里很实用的一款，今天就纯干货唠唠这款磁珠的参数、用法，还有大家平时用它时最常问的问题，新手也能轻松看懂～来了解下深圳谷京吧：136--1307--7949（魏信同号）
村田 BLM15AG601SN1D 磁珠，基础参数先搞懂
这款磁珠是村田 BLM15AG 系列的经典款，主打 0402 小型封装，专门应对电路里的高频噪声问题，先把核心参数掰扯清楚，不用再对着数据手册懵圈：

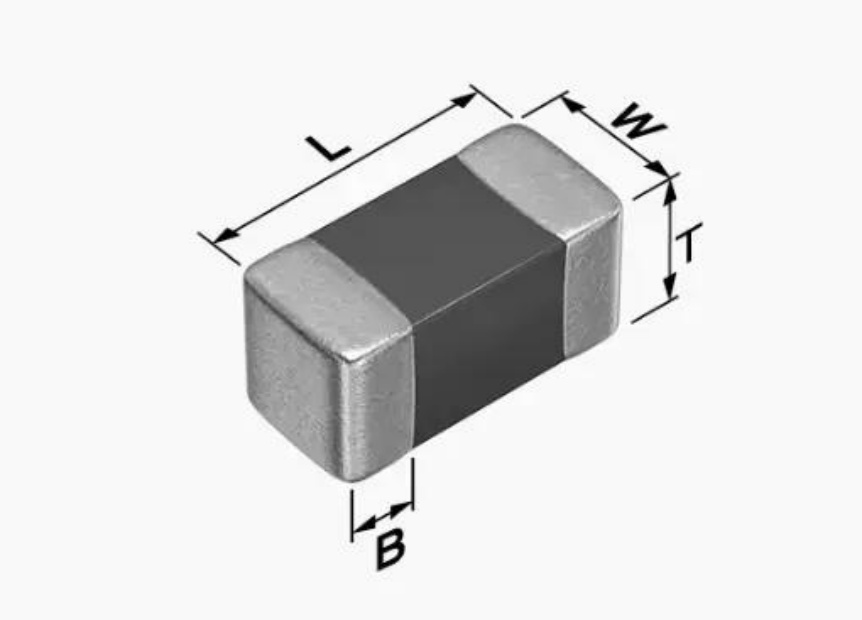

- 封装尺寸：0402（1005M），实际长宽高就 1mm×0.5mm×0.5mm，体积超小，特别适合手机、穿戴设备、物联网模块这种高密度布局的小电路
- 核心阻抗：70Ω@100MHz，这是它的核心降噪能力，在 100MHz 这个高频段能形成有效阻抗，拦住高频干扰
- 额定电流：600mA，电路中实际流过的直流电流别超这个数，留些余量更稳妥
- 直流电阻：150mΩ，低内阻的优势很明显，不会在电路中产生过多的直流损耗，不影响正常信号传输
- 材质与特性：铁氧体材质，外部电极是镍阻隔结构，焊接耐热性超棒，焊板时不用担心轻易损坏
它的适用场景也很明确，不管是消费电子的电源去噪、普通信号线路的 EMI 抑制，还是工业设备里低阻抗线路的高频降噪，都能派上用场，而且这款磁珠不用接地，在接地线路不稳定的电路里用起来也超方便。
关于 BLM15AG601SN1D，这些常见疑问一次答
不管是新手选型还是老工程师调试，用到这款磁珠总会有各种小疑问，整理了大家问得最多的几个，全是实操里的高频问题：
1. 这款 70Ω 的磁珠，和同系列 600Ω 的磁珠有啥区别？
村田 BLM15AG 系列里有 600Ω@100MHz 的款，和这款 70Ω 的核心区别就是降噪强度不同。70Ω 属于中等阻抗，是 “均衡型” 降噪，适合抑制中等强度的 100MHz 高频干扰，比如 DC/DC 转换器、LDO 输出端的电源噪声，还不会过度影响信号完整性；而 600Ω 是高阻抗款，针对的是极端严重的高频噪声，比如大功率开关电源附近的电路。简单说，干扰小用 70Ω，干扰特别大才选 600Ω。
2. 额定电流 600mA，实际用的时候要注意啥？
磁珠虽然主打降噪，但也会流过直流电流，一旦过流就会饱和，直接失去降噪效果。所以实际选型时，一定要留 20%-30% 的电流余量，比如电路实际电流是 500mA，就别用这款了，换更大额定电流的磁珠；如果实际电流是 400mA，用这款就很合适。
3. 0402 封装这么小，焊接的时候会不会容易坏？
完全不用担心里，这款磁珠的外部电极是镍阻隔结构，焊接耐热性拉满了。只要是正常的 SMT 贴片焊接工艺，温度和时间符合常规要求，就不会出现电极脱落、内部结构损坏的情况，新手焊板也能放心操作。
4. 这款磁珠能在高低温环境下用吗？
可以的，它的工作温度范围是 - 55℃到 + 125℃，不管是北方冬季的低温环境，还是设备内部的高温工况，都能稳定工作，汽车电子、工业设备这种对温度要求高的场景也能适配。
5. 只用这款磁珠降噪不够，能搭配其他元件用吗？
当然可以，这是电子设计里的常规操作。最经典的就是磁珠 + 电容组成 π 型滤波，在电源入口处焊上这款 70Ω 磁珠，再搭配 10μF 的钽电容和 0.1μF 的陶瓷电容，能把电源引入的高频噪声滤得干干净净，是电源去噪的 “黄金组合”。如果想提升电流承载能力，还能并联两个这款磁珠，等效阻抗变成 35Ω，额定电流直接翻倍。
6. 为啥这款磁珠不用接地，也能实现降噪？
这是村田 BLM 系列磁珠的设计优势，它在噪声频率下几乎能像电阻一样工作，直接吸收高频噪声的能量，不用通过接地把噪声导走，所以在接地线路不稳定、没法单独留接地引脚的紧凑电路里，这款磁珠的适配性比需要接地的滤波元件好太多。
0402 贴片磁珠通用小技巧，适配 BLM15AG601SN1D
不管是用这款村田磁珠，还是其他 0402 磁珠，这几个小技巧都能让降噪效果更好，少走弯路：
- 选磁珠别只看阻抗，额定电流和直流电阻一定要一起看，低内阻 + 匹配的电流，才是合适的选择
- 磁珠的阻抗随频率变化，100MHz 只是标称值，如果电路里的噪声频率不是 100MHz，要先测噪声频率再选款
- 贴片时尽量把磁珠靠近噪声源，比如电源接口、芯片电源引脚，降噪效果会比贴在远处好很多
- 这款磁珠符合 RoHS 环保标准，做产品设计时不用考虑环保合规的问题
其实村田 BLM15AG601SN1D 这款磁珠，就是典型的 “小身材大作用”，搞懂它的参数和用法，不管是日常电路设计还是 EMC 整改，都能帮你快速解决高频降噪的问题。如果是电子新手，记住核心的阻抗和电流匹配原则，就能把这款磁珠用到位啦。
