TDK车规级贴片电容 CGA4J2X7R2A473K125AA 参数详解与常见问题解答

在汽车电子、工业控制及高可靠性电源系统中，对元器件的稳定性、耐温性与寿命要求极高。TDK推出的CGA系列车规级多层陶瓷电容器（MLCC）正是为此类严苛应用而设计。其中，型号 CGA4J2X7R2A473K125AA 是一款广受工程师青睐的0805封装（2012公制）X7R介质电容，具备优异的电气性能与高可靠性。来了解下深圳谷京吧：136--1307--7949（薇信同号）

一、核心参数介绍

• 电容值：47 nF（即 0.047 μF 或 473 表示法）
• 额定电压：100 V DC
• 介质类型：X7R（Class II 陶瓷介质）
• 容差：±10%
• 封装尺寸：0805（英制）/ 2012（公制），实际尺寸约为 2.0 mm × 1.25 mm × 1.25 mm
• 工作温度范围：-55°C 至 +125°C
• 车规认证：符合 AEC-Q200 标准，适用于汽车引擎控制单元（ECU）、传感器模块、ADAS系统等关键部位
• 端子类型：无引线表面贴装（SMT），支持回流焊工艺
• 环保标准：符合 RoHS 与无铅要求

二、为什么选择 X7R 介质？

X7R 是一种稳定的 Class II 陶瓷材料，其介电常数较高，适合制作中等容量电容。在 -55°C 到 +125°C 温度范围内，电容变化不超过 ±15%，非常适合用于电源去耦、滤波和旁路等场景。相比 Y5V 等介质，X7R 具有更好的温度稳定性和老化特性。

三、车规级（Automotive Grade）意味着什么？

CGA 系列通过了 AEC-Q200 车规认证，代表其在高温高湿、热冲击、机械振动等极端环境下仍能保持长期可靠性。该系列采用单片结构、低 ESL（等效串联电感）设计，有效抑制高频噪声，同时具备低自发热与高纹波电流承受能力。

四、CGA4J2X7R2A473K125AA 与普通商用 MLCC 有何区别？

普通商用 MLCC 通常仅满足工业或消费级标准，而 CGA 系列在原材料筛选、制造工艺、老化测试及批次一致性方面均执行更严苛的车规流程。例如，TDK 对每批次产品进行 100% 高温老化测试，确保零缺陷交付。

五、典型应用场景有哪些？

该电容广泛应用于：

• 汽车电子：ECU、ABS、安全气囊控制、车载摄像头电源
• 工业设备：PLC、伺服驱动器、变频器
• 通信电源：基站 DC-DC 转换器、PoE 供电模块
• 医疗仪器：高精度监测设备的电源滤波电路

六、如何辨别正品 TDK 车规电容？

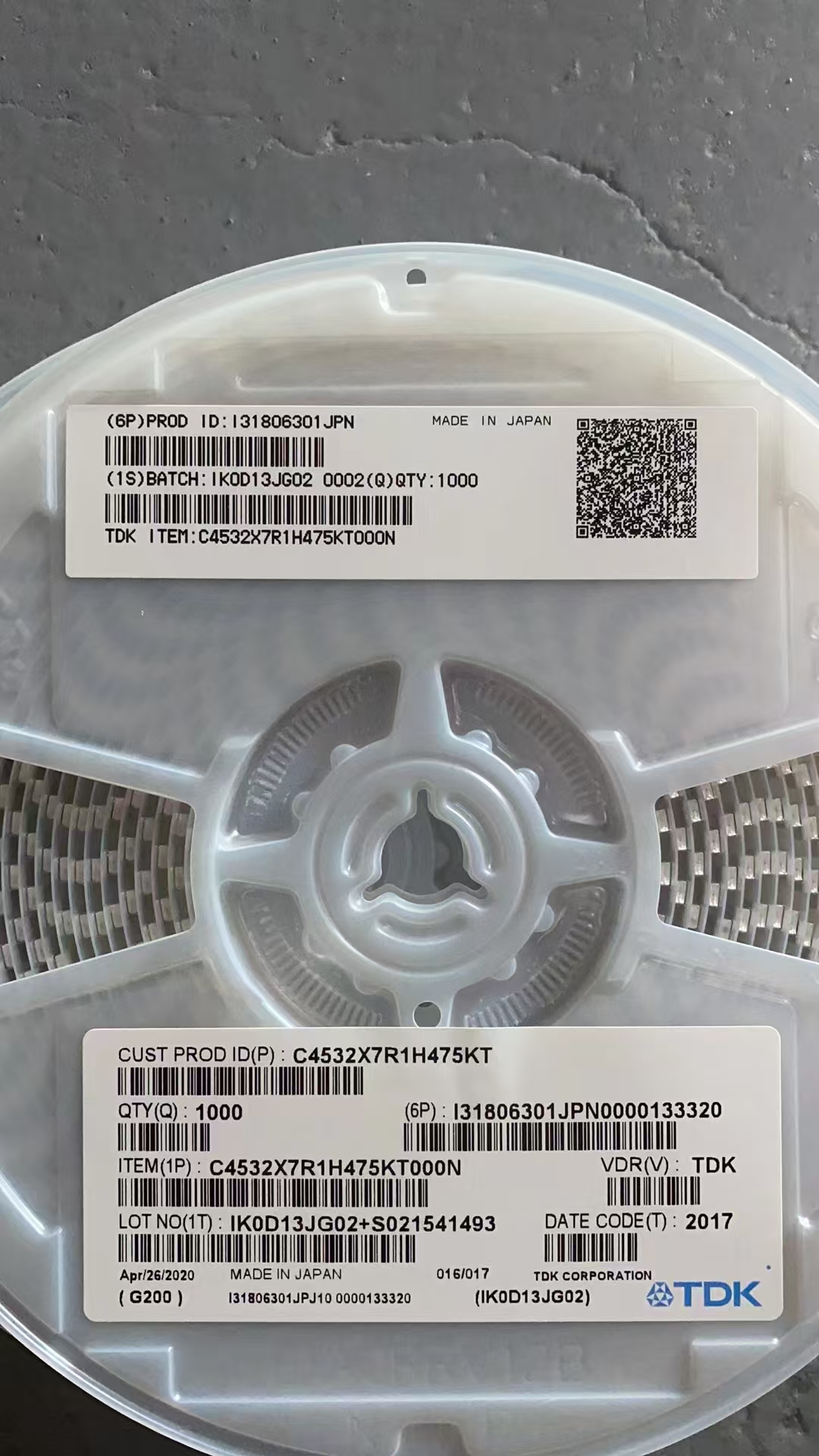

建议通过 TDK 官方授权代理商采购，如 深圳市谷京科技有限公司。正品包装标有原厂批次号、卷盘标签清晰，并可提供出货检验报告（CoC）与 AEC-Q200 认证文件。切勿贪图低价购买来源不明产品，以免影响整机可靠性。

七、焊接与使用注意事项

• 推荐使用标准无铅回流焊曲线（峰值温度 ≤ 260°C）
• 避免机械应力（如 PCB 弯曲）导致瓷体开裂
• 在高 dv/dt 应用中注意电压过冲，建议降额使用（如 100V 器件用于 ≤80V 系统）

八、库存与供货保障

作为 TDK 授权合作伙伴，谷京科技长期备有 CGA4J2X7R2A473K125AA 现货，支持小批量试产与大批量订单，交期稳定，价格透明，为客户提供从选型、替代到售后的一站式服务。
